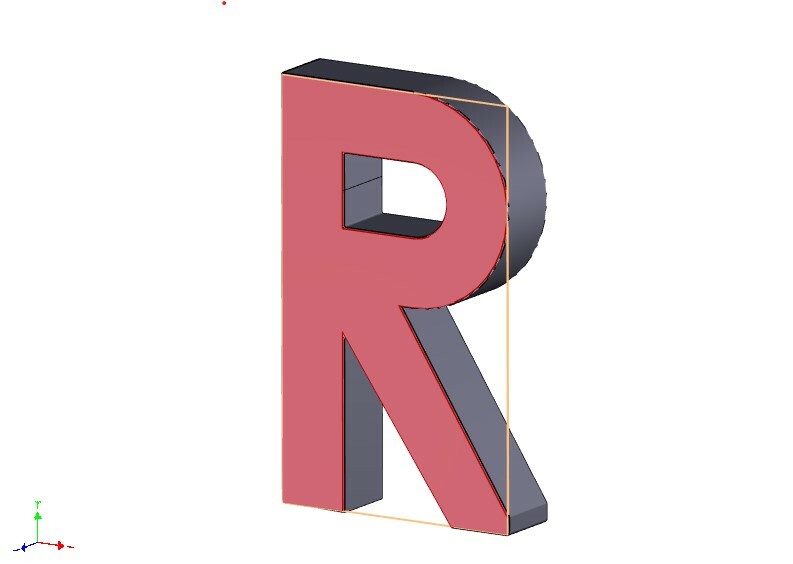

Découpage de la lettre « R », avec la centrale de découpage Plasma
Pour limiter l’utilisation de la pullmax, la pièce rep. 6 sera fabriquée avec la centrale de découpage PLASMA. Une base de données permet la fabrication des pièces. Rendez-vous sur la machine Nertajet Puis «Programmation »
Indiquez ci-après les valeurs pour chacune des parties de la lettre et redessinez le modèle choisi et indiquez les valeurs correspondante par rapport au plan d’ensemble.
Il a été décidé de découper la face en 3 parties comme cela, puis de les assembler avec le procédé 141.
Après avoir décodé votre plan d'ensemble ou de détail de la pièce, il vous faut trouver le modèle pour programmer votre pièce.
Rendez-vous sur le lien suivant et notez
le numéro du modèle
les valeur A, B, C....
les cotes par rapport à la pièce demandée
Sur votre livret, redessinez la pièce que vous allez découper et cotez la avec les dimensions issues du plan de définition.
