Le Poinçonnage
Le poinçonnage est une opération de découpage par glissement de métal, comme le cisaillage. En effet, sous l'action d'une force mécanique, le matériaux subit une rupture mécanique.

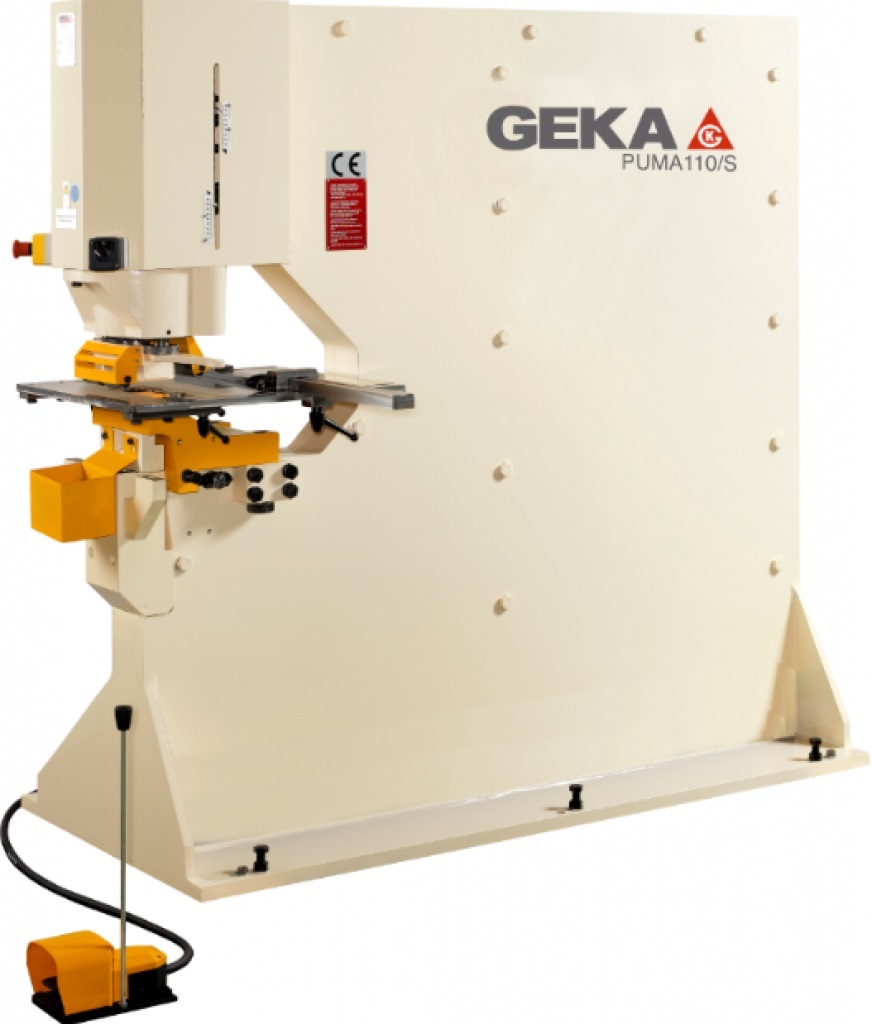

Présentation de la machine⚓
La poinçonneuse permet la réalisation de trou (rond, carré, oblong) dans des pièces métalique.
L'outil du haut est appelé Poinçon, celui du bas, la matrice.
Lorsque l'opérateur appuis sur la pédale, le poinçon descend dans la matrice à travers la tôle.
Pour placer le trou au bon endroit, il est possible d'utiliser une (ou plusieurs) butée, voire, de positionner la mouche qui se trouve sur le poinçon dans la marque réalisée sur la tôle par le pointeau.
La remontée de la tôle est empêchée par le dévêtisseur.
Attention : Le jeu entre le poinçon et la matrice
Vous devrez choisir judicieusement la matrice en fonction de l'épaisseur de la tôle.
Pour définir la matrice, il faut rajouter 0.1 mm / mm d'épaisseur.
Exemple :
Je souhaite poinçonner une tôle épaisseur 2 mm avec un rond ø15.
Je vais devoir choisir une matrice ø15.2 pour le poinçonnage.
Procédure⚓
En détail
Procédure en photo ...
Cliquez sur les mots en gras pour vérifiez si vous connaissez les termes techniques importants.
Votre réponse :

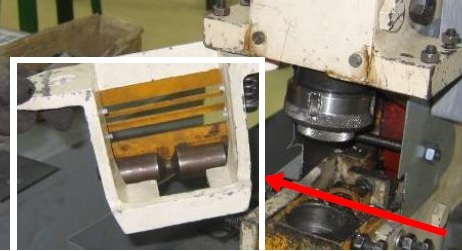

Pour accéder à l'outil supérieur, ouvrez le dévêtisseur / la porte |  |

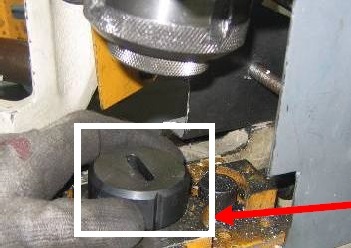

Positionnez ensuite la matrice / la forme dans le logement prévu à cet effet. Si c'est un outil carré ou oblong, orientez le correctement. |  |

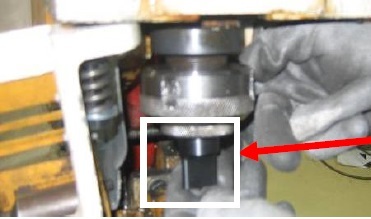

Insérer ensuite le pointeau / le poinçon dans la partie supérieur et serrer l'écrou manuellement. |  |

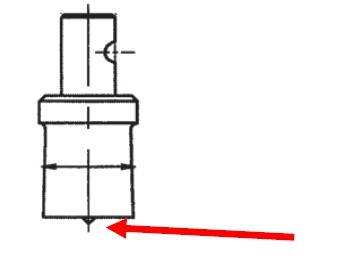

Vous devrez placer la pointe / la mouche de l'outil sur le coup de pointeau de votre pièce. |  |
Réponse attendue :
Pour accéder à l'outil supérieur, ouvrez le dévêtisseur / la porte | |
Positionnez ensuite la matrice / la forme dans le logement prévu à cet effet. Si c'est un outil carré ou oblong, orientez le correctement. | |
Insérer ensuite le pointeau / le poinçon dans la partie supérieur et serrer l'écrou manuellement. | |
Vous devrez placer la pointe / la mouche de l'outil sur le coup de pointeau de votre pièce. | |
