Mise en situation

Présentation du projet

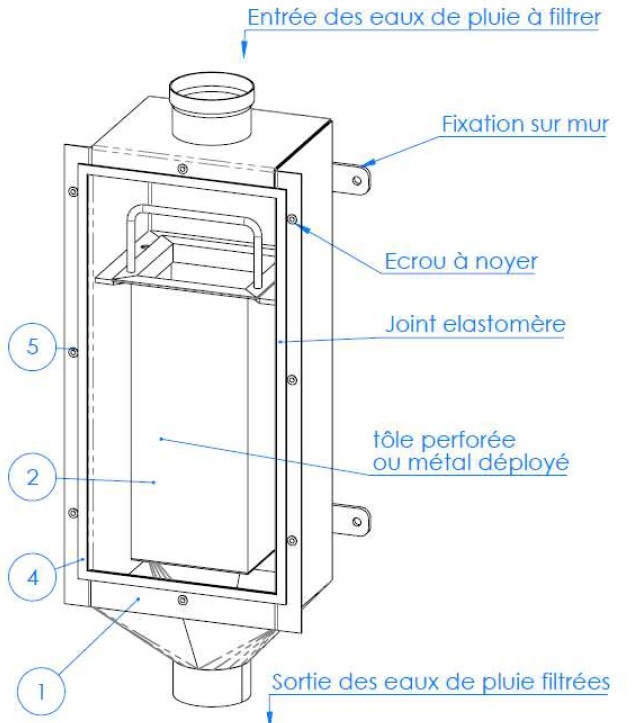

Le projet est un filtre à panier utilisé dans le traitement des eaux pluviales sur descente verticale de gouttière.

Une fois fini, il sera testé dans les conditions réelles et avant peinture, il permettra de réaliser un test d’étanchéité.

Fonctionnement :

- Le filtre est installé par l’utilisateur sur une descente verticale de gouttière. Il est raccordé à l’aide d’éléments plastique du commerce (hors fourniture). Ceux-ci devront venir se raccorder en amont et en aval du filtre.

- Le filtre réalise une première filtration grossière de particule pouvant se trouver dans les eaux de pluie à évacuer (feuilles mortes, fleurs, mousse, …) le reste des particules pouvant être évacués à l’égout ou par un système de drainage, voir à travers une pompe vide cave.

- Le démontage périodique se fait au printemps, et à l’automne, à minima.  Un joint élastomère permet une étanchéité de l’ensemble.

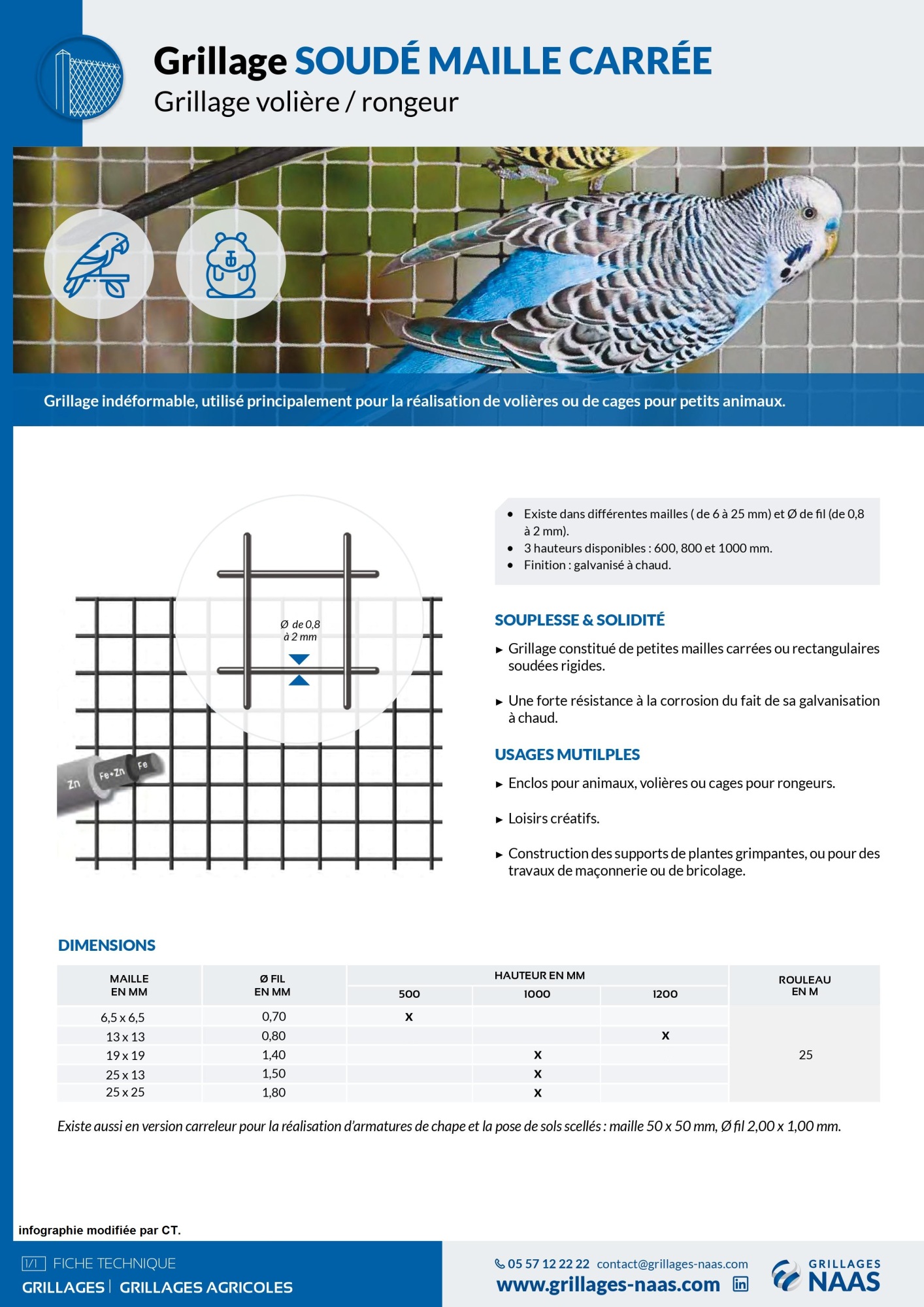

- Le panier est réalisé en tôle perforée ou à l’aide de métal déployé. Compte tenu de la conception, le panier est juste inséré, mais il est possible de prévoir un axe de mis en positionnement.

- Le démontage se fait par le dévissage des 8 vis (ou écrous papillon, à prévoir)

Plan du dossier technique :

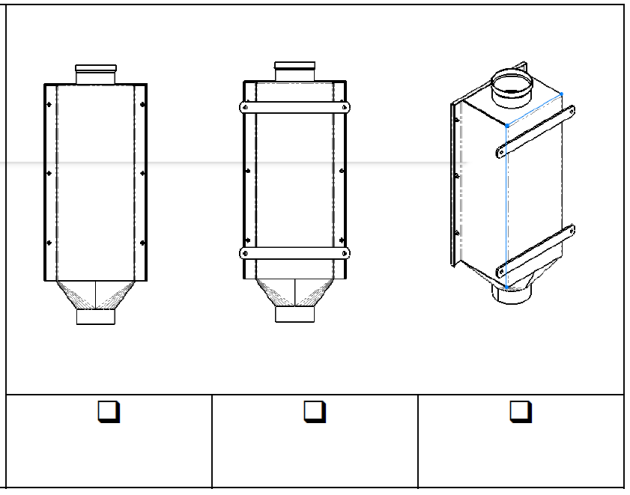

Sujet Ecrit

==== Pour les collègues Professeurs====

Pour ce sujet, vous évaluerez les réponses des candidats entre 0 ; 1/3 ; 2/3  ou 3/3

Voici la grille d'évaluation qui permettra d'évaluer le candidat.

EP1 - Filtre Vertical.xlsx

De plus, le candidat pourra choisir entre les 2 exercices C2.3 ( « imbrication » ou « Découpage plasma ») ou il est possible de prendre le meilleur du résultat.

En fonction de la disponibilité du logiciel « LOGITRACE » ou similaire, le développé sera demandé après la question C2.4.1 (C2.4.2)

Le sujet présenté pourrait développer plus de questions sur la compétences C1.6. Si vous avez des proposition de questions, je suis à l'écoute.
