Les Grandeurs physiques dans un atelier de chaudronnerie.
Dans un atelier industriel (chaudronnerie, Productique, microtechniques), nous rencontrons de nombreuses valeurs physiques.
Pour indiquer des valeurs, nous devons retrouver les bonnes unités : la force, la tension, l'intensité .... Toutes ces valeurs doivent être indiquées grâce aux unité de mesure du Système International
Retrouvez les unités par rapport à la fonction ou à l'utilisation des machines à travers un court descriptif.
Le formulaire papier se trouve ici : Unités Internationales.pdf
Il vous permettra d'avoir une trace dans votre classeur. N'oubliez pas de faire les tests en ligne et de vous corriger !
La surface de l'atelier

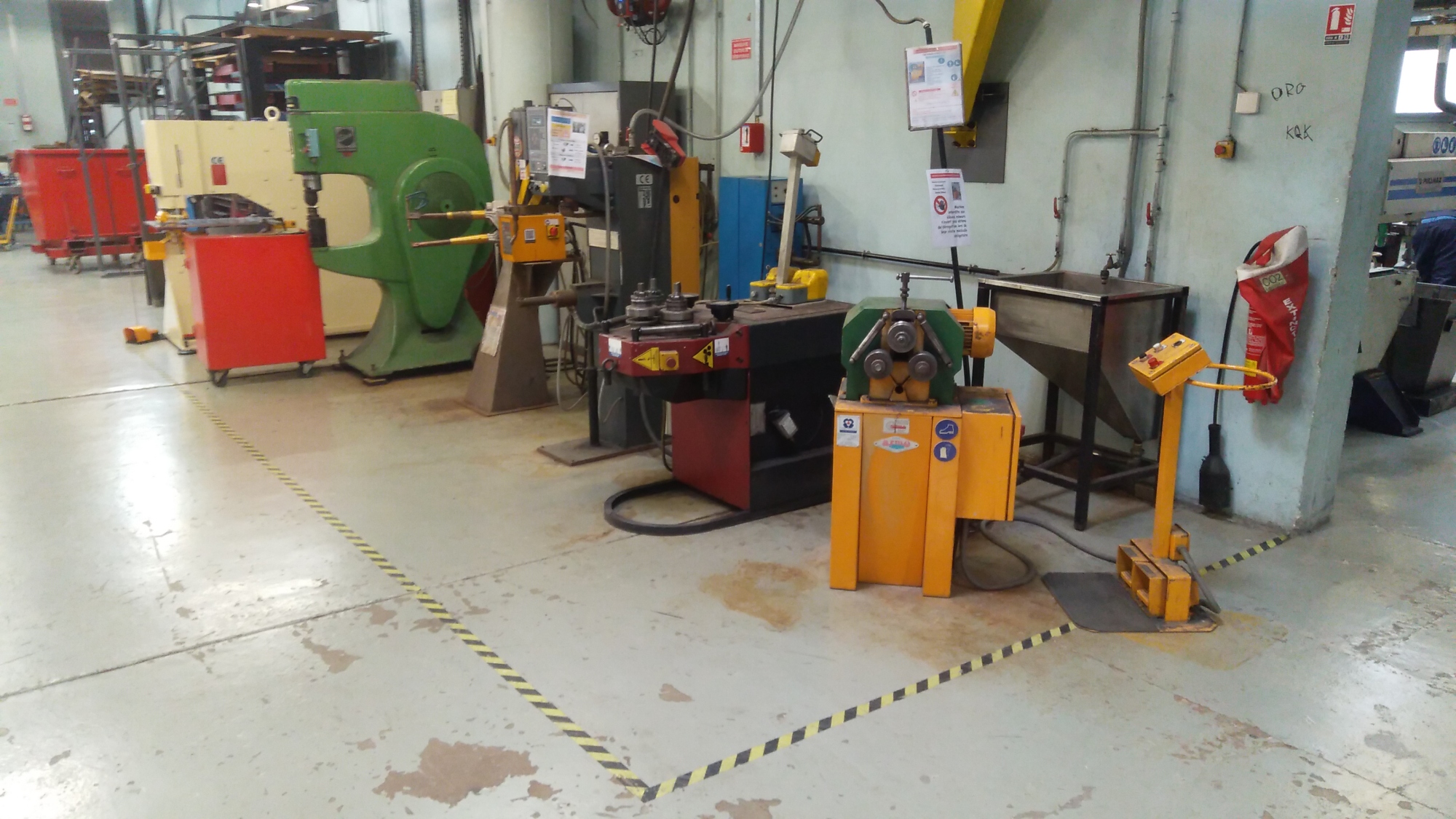

Ci contre, une photo d'une partie de l'atelier, là où se trouvent les postes à souder SERP et la poinçonneuse.
Votre réponse :
Le Responsable sécurité a demandé de rassembler les machines dans la même aire de travail. Il a été réalisé le traçage au sol par du ruban qui permet de déterminer (une surface ; un volume, une longueur ) au sol en (dm3 ; en m² ; en kg )
Le canalis, situé au-dessus des machines permet le transport de l’électricité en assurant (un débit ; une tension ; une pression) constante aux machines.
La potence elle, en jaune, permet de porter des pièces de plusieurs (joule ; kg ; litres )
Réponse attendue :
Le Responsable sécurité a demandé de rassembler les machines dans la même aire de travail. Il a été réalisé le traçage au sol par du ruban qui permet de déterminer (une surface ; un volume, une longueur ) au sol en (dm3 ; en m² ; en kg )
Le canalis, situé au-dessus des machines permet le transport de l’électricité en assurant (un débit ; une tension ; une pression) constante aux machines.
La potence elle, en jaune, permet de porter des pièces de plusieurs (joule ; kg ; litres )
POSTE SERP - Soudage Electrique Résistance par point

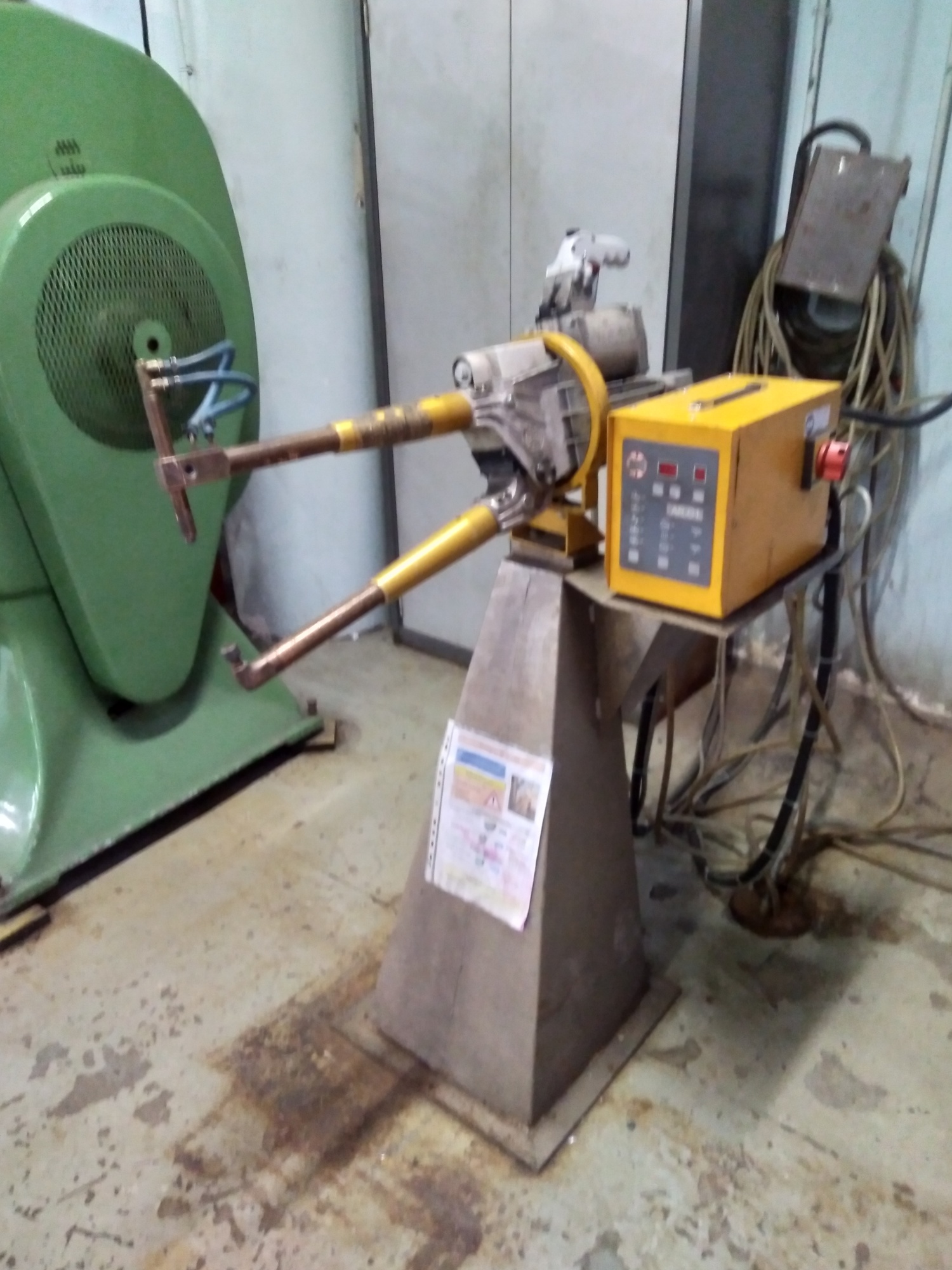

Voici la photo d'un poste SERP,
Parmi les 3 propositions faites, choisissez celle qui correspond.
Votre réponse :
Ce procédé de soudage permet le soudage de deux pièces pincées sous l’effet d’un effort exprimé en (Litre ; Newton ; Mètre )
Cet effort est possible grâce à la ( masse ; Pression ; intensité ) de l’air comprimé.
Une fois les pièces positionnées, l’intensité électrique de plusieurs (ohms, lux, ampère ) circule dans les électrodes en cuivre créant ainsi un point de fusion très localisé.
Réponse attendue :
Ce procédé de soudage permet le soudage de deux pièces pincées sous l’effet d’un effort exprimé en (Litre ; Newton ; Mètre )
Cet effort est possible grâce à la ( masse ; Pression ; intensité ) de l’air comprimé.
Une fois les pièces positionnées, l’intensité électrique de plusieurs (ohms, lux, ampère ) circule dans les électrodes en cuivre créant ainsi un point de fusion très localisé.

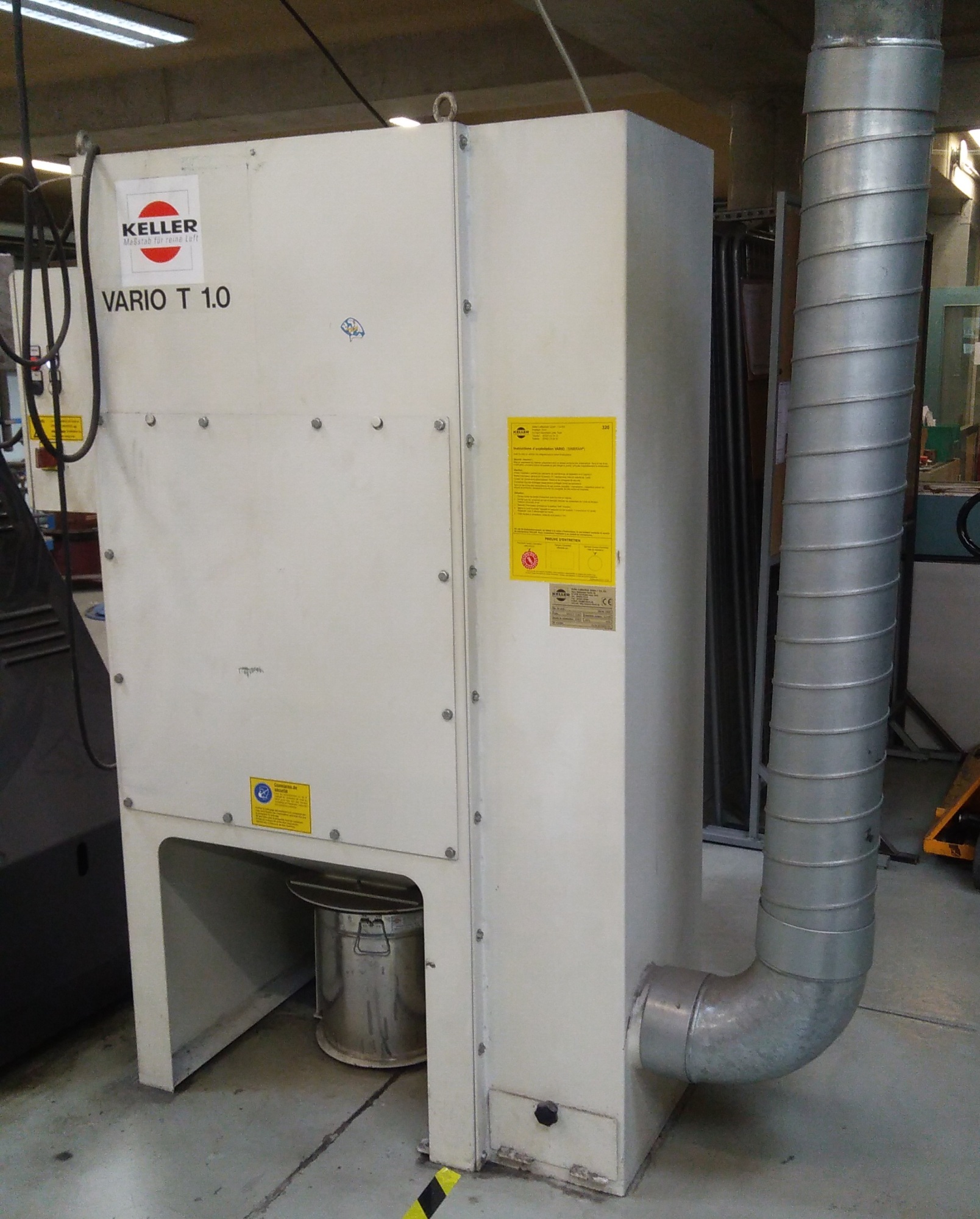

Aspiration de poussières
Cet appareil permet d’aspirer les poussières émises par la centrale de découpage laser.
 |  |
Votre réponse :

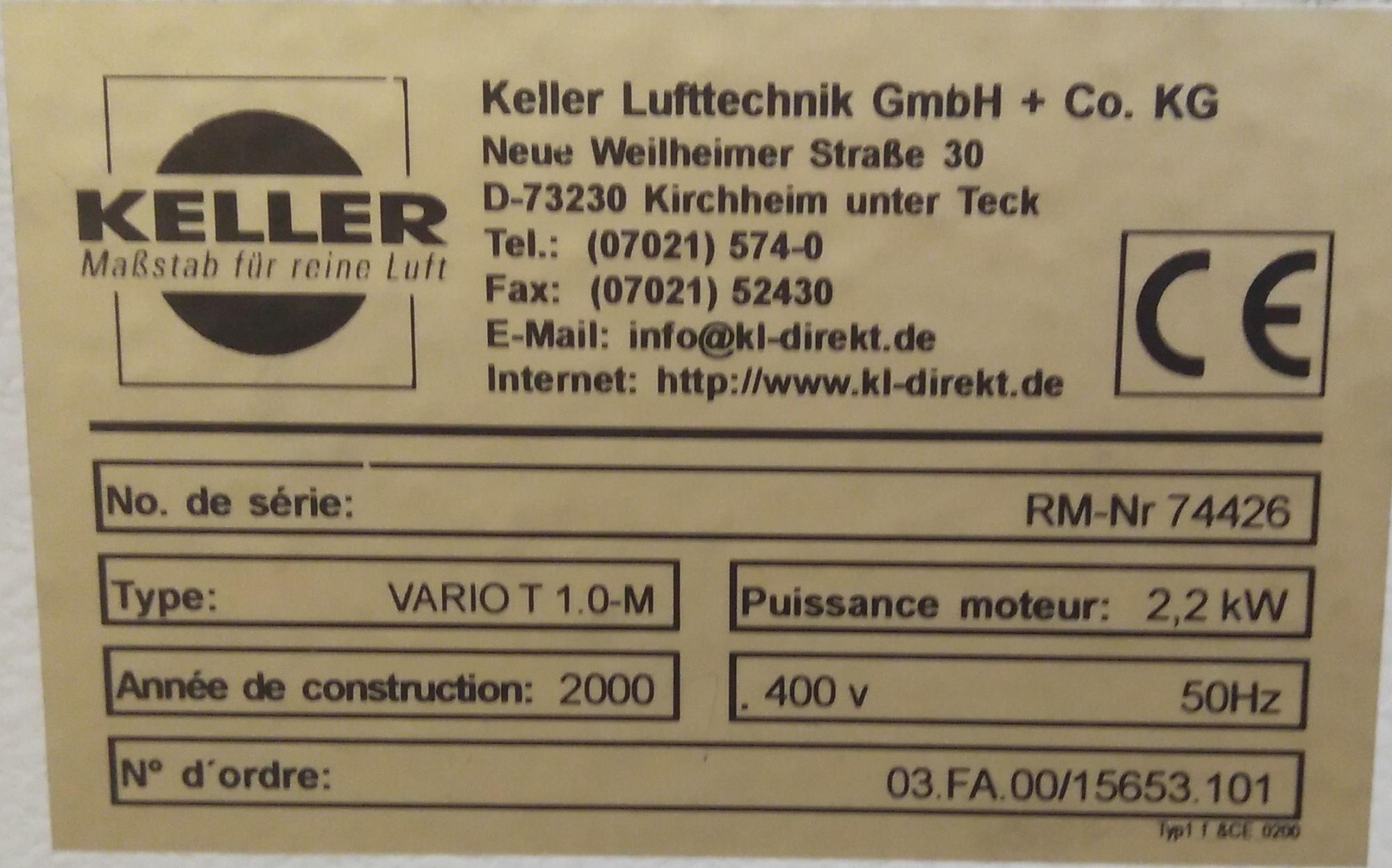

Le moteur, alimenté par un circuit électrique fonctionne avec (une tension, un débit, une longueur ) électrique de 400 ( Ampères ; Volt ; Hertz )
Les poussières sont récupérées dans un récipient qui peut contenir plusieurs ( litres ; bar ; joules )
Réponse attendue :
Le moteur, alimenté par un circuit électrique fonctionne avec (une tension, un débit, une longueur ) électrique de 400 ( Ampères ; Volt ; Hertz )
Les poussières sont récupérées dans un récipient qui peut contenir plusieurs ( litres ; bar ; joules )

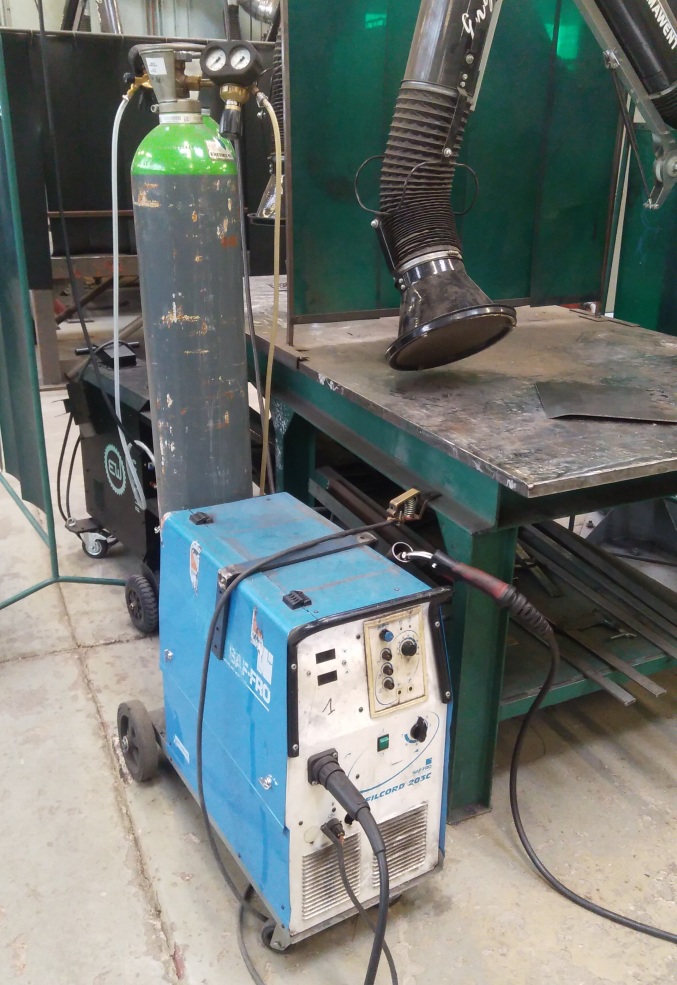

Soudage MAG
Le procédé Metal Actif Gaz (MAG) permet d’assembler les pièces métalliques en réalisant, en sortie de torche, une fonte localisée d’un métal d’apport
Votre réponse :
La vitesse de dévidage du métal d’apport (sous forme de fil métallique) de diamètre d’environ 1 ( km ; mm ; cm ) est paramétrée par un potentiomètre.
La gâchette de la torche permet au fil de sortir à la vitesse de plusieurs ( m ; m/min ; sec )
Sous l’effet d’un court-circuit électrique de forte (tension ; intensité ; pression ) , le métal fond en créant ainsi un cordon de soudure.
La soudure est protégée, lors de la fusion du métal par un gaz comprimé (stocké dans une bouteille d’une contenance de 50 ( litres ; m² ; m3 ) et d’une pression initiale à l’achat de 200 (bar, lux, m3).
Pour régler le débit de gaz en sortie de buse, il est nécessaire de régler un appareil qui s’appelle un débitmètre sur une valeur théorique de 12 (l/min ; kg/dm3 ; m/sec)
Réponse attendue :
La vitesse de dévidage du métal d’apport (sous forme de fil métallique) de diamètre d’environ 1 ( km ; mm ; cm ) est paramétrée par un potentiomètre.
La gâchette de la torche permet au fil de sortir à la vitesse de plusieurs ( m ; m/min ; sec )
Sous l’effet d’un court-circuit électrique de forte (tension ; intensité ; pression ) , le métal fond en créant ainsi un cordon de soudure.
La soudure est protégée, lors de la fusion du métal par un gaz comprimé (stocké dans une bouteille d’une contenance de 50 ( litres ; m² ; m3 ) et d’une pression initiale à l’achat de 200 (bar, lux, m3).
Pour régler le débit de gaz en sortie de buse, il est nécessaire de régler un appareil qui s’appelle un débitmètre sur une valeur théorique de 12 (l/min ; kg/dm3 ; m/sec)

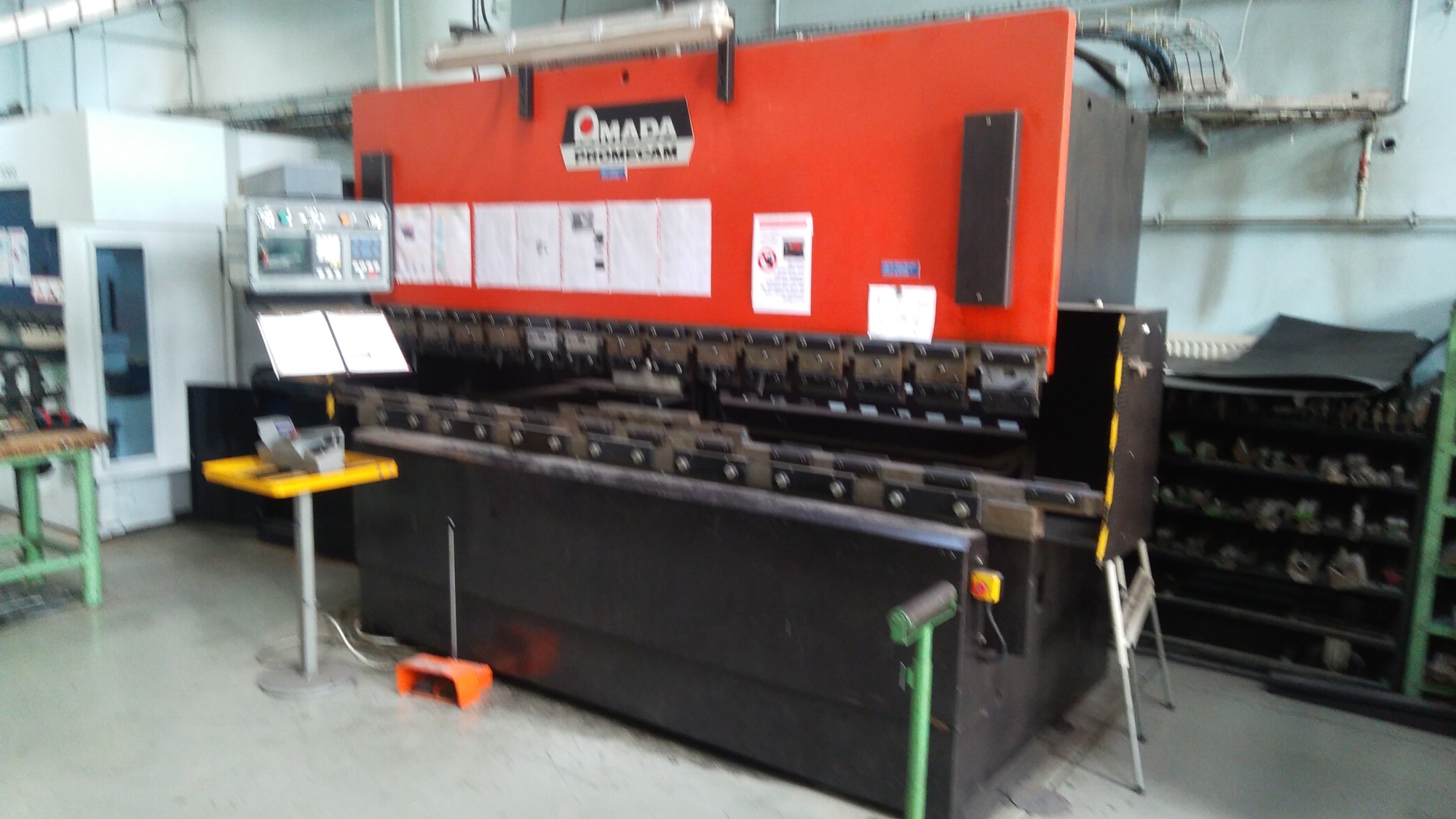

Le pliage
Les plieuses sont très présentes dans un atelier de chaudronnerie.
Votre réponse :
Les plieuses servent à conformer le métal. Sous l’effet d’un (effort, débit, court-circuit), le poinçon viendra déformer la tôle sur la matrice.
L’effort nécessaire est exprimé en (Newton ; kg ; bar )
Mais pour définir une machine à l’achat, les gens du métier caractérisent la machine par le « poids » qu’elle peut fournir au maximum. C’est un abus de langage, mais par exemple, cette machine est une 160 (T / kg / dm3 ), elle est capable de délivrer plusieurs milliers de kilogramme de force.
Réponse attendue :
Les plieuses servent à conformer le métal. Sous l’effet d’un (effort, débit, court-circuit), le poinçon viendra déformer la tôle sur la matrice.
L’effort nécessaire est exprimé en (Newton ; kg ; bar )
Mais pour définir une machine à l’achat, les gens du métier caractérisent la machine par le « poids » qu’elle peut fournir au maximum. C’est un abus de langage, mais par exemple, cette machine est une 160 (T / kg / dm3 ), elle est capable de délivrer plusieurs milliers de kilogramme de force.

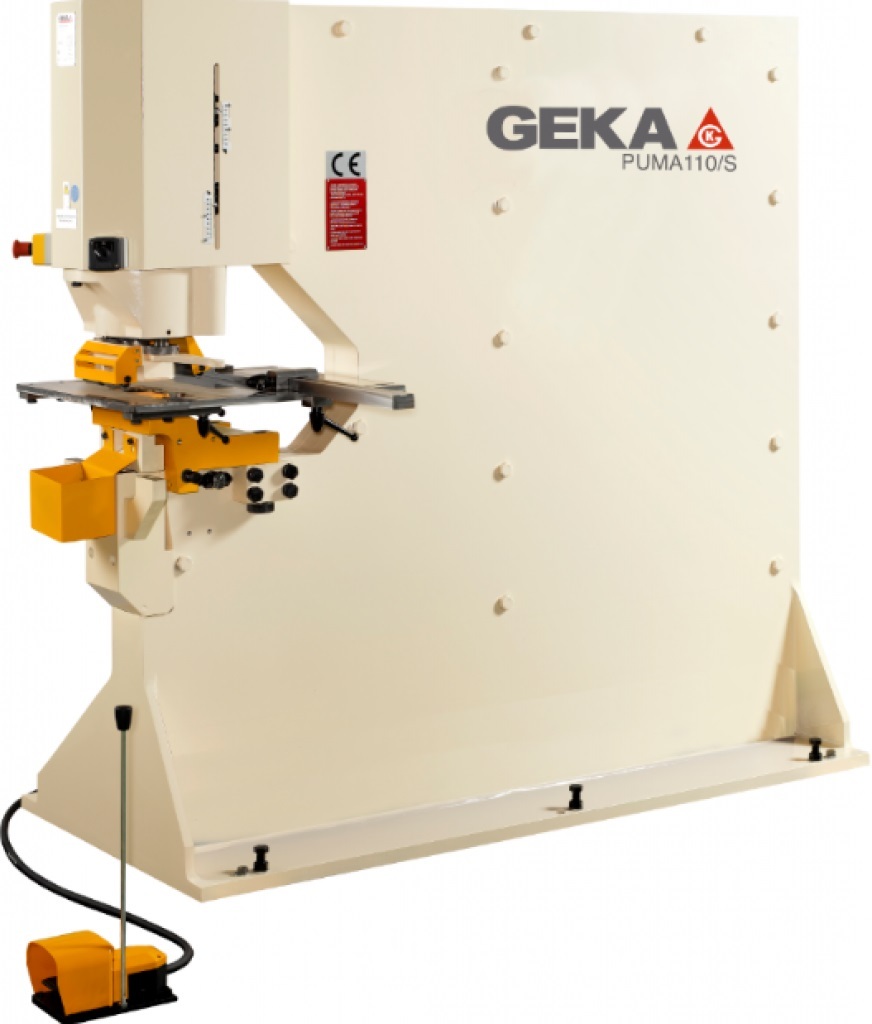

La Poinçonneuse
Le poinçon traverse la tôle pour réaliser un trou carré, rectangulaire, rond...
Votre réponse :
La poinçonneuse est une machine qui permet de réaliser des trous de quelques (mm ; hm ; µm ) dans une tôle.
Le vérin exerce un effort dans la tôle, caractérisée par la « surface » à cisailler. Cette contrainte est donc un rapport « force/surface » qui se définit en (kg ; N : MPa)
Réponse attendue :
La poinçonneuse est une machine qui permet de réaliser des trous de quelques (mm ; hm ; µm ) dans une tôle.
Le vérin exerce un effort dans la tôle, caractérisée par la « surface » à cisailler. Cette contrainte est donc un rapport « force/surface » qui se définit en (kg ; N : MPa)

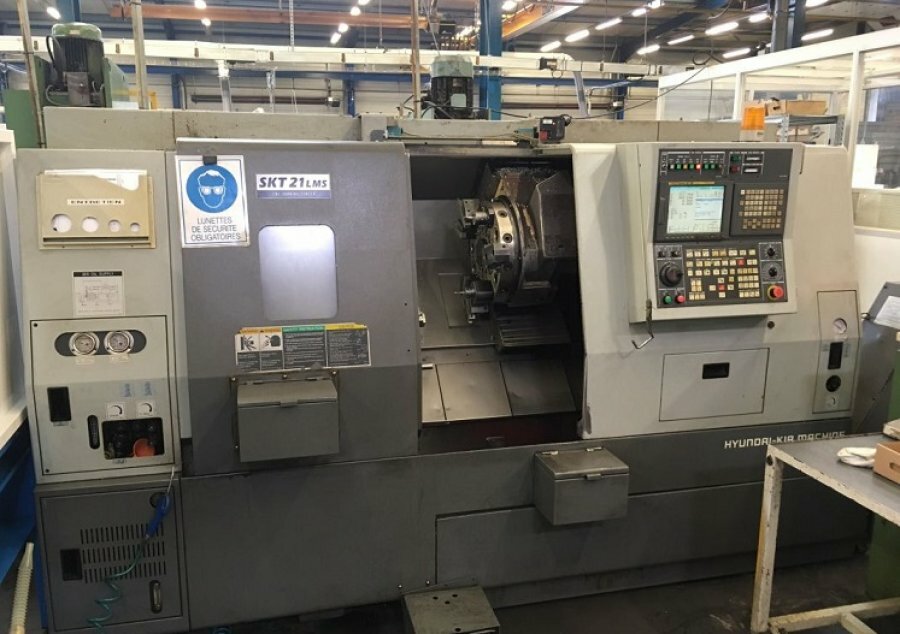

Le tour d'usinage
Le tour permet l'usinage de pièce de révolution.
Votre réponse :
Sur un tour, la pièce est soumise à un effet de rotation. Elle tourne sur elle-même à une fréquence de rotation très élevée qui s’exprime en (km/h ; tr/mn ; l/h )
Pour calculer la vitesse de rotation, le paramètre Vc défini la capacité du matériau, en longueur par unité de temps à se faire usiner. Par exemple, pour l’acier VC = 15 ( dm3/m² ; m/mn ; MPa/mm² )
Réponse attendue :
Sur un tour, la pièce est soumise à un effet de rotation. Elle tourne sur elle-même à une fréquence de rotation très élevée qui s’exprime en (km/h ; tr/mn ; l/h )
Pour calculer la vitesse de rotation, le paramètre Vc défini la capacité du matériau, en longueur par unité de temps à se faire usiner. Par exemple, pour l’acier VC = 15 ( dm3/m² ; m/mn ; MPa/mm² )
Les multiples
Les multiples permettent d'utiliser les grandeurs usuelles pour donner la précision voulu dans la vie de tous les jours. A chaque informations, son unité, indispensable.
Rappel du tableau de conversion des longueurs :
k | h | da | unité SI | d | c | m | ||
km | hm | dam | m | dm | cm | mm | ||
3 | 3 | 0 | ||||||
0, | 3 | 3 | ||||||
4 | 7 | 0 | ||||||
4 | 7 | 0 | 0 | 0 | 0 |
Pour convertir , il suffit simplement de décaler la virgule dans la bonne colonne.
Exemple :
La Tour Eiffel mesure 330 m de haut (ou 0,33 km: dans ce cas, on peut supprimer le 0 de droite)
La distance qui sépare Paris de Londres, à vélo est de 470 km (ou 470 000 m : mais l'unité km convient mieux dans nos esprits)
Pour voir un cours sur le tableau de conversion :
Les conversions⚓
Les dimensions ci-dessous sont mal définies.
Trouvez la bonne réponse à l'aide du tableau de conversion.

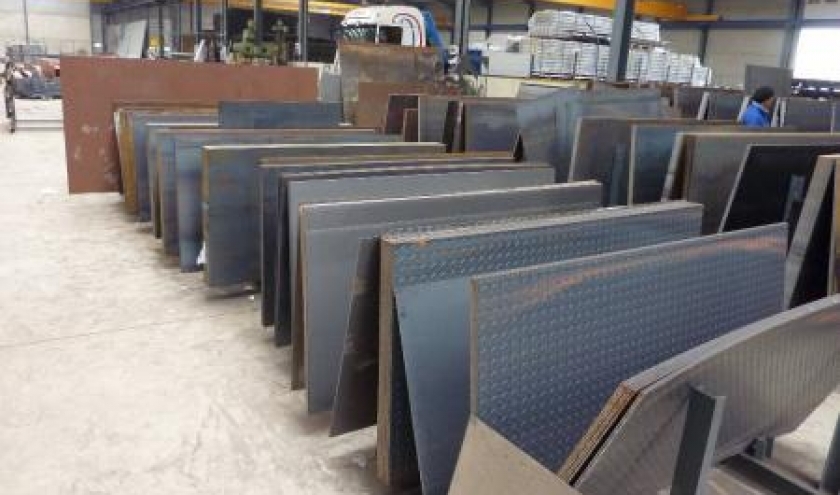

Dans le domaine de la chaudronnerie, on utilise des tôles qui font 1000mm x 2000mm.
Mais quelles sont les mesures qui correspondent à ces dimensions ?

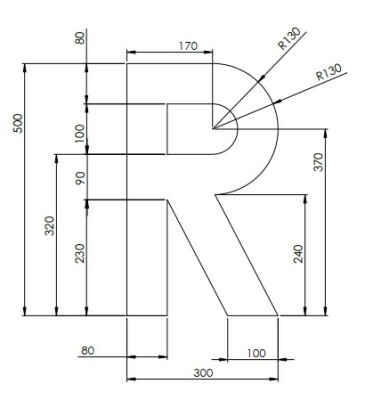

Le plan représenté ci-contre est une pièce réalisée dans un atelier de chaudronnerie.
Les dimensions maximales sont 300 x 500 mm ....
Mais nous souhaitons donner les cotes en mètre ....
Quelle est la dimension MAXIMALE en mètre de cette lettre ?
D’autres bouteilles de gaz sont utilisées pour le soudage sur chantier : plus pratique à transporter, elles peuvent avoir une contenance de 20 cm² m3 litres.
Compléter avec l'unité du SI qui convient. (attention, ne pas donner le nom complet)
Cliquez sur la bonne unité.
La section de la débouchure lors d’une opération de poinçonnage se calcul en mm² dm3 mm
Indiquez la valeur numérique convertie à la bonne unité.
