Le document « Gamme de Fabrication » permet de préparer le travail pour fabriquer la pièce. Avec les informations inscrites dessus, il est ainsi possible de trouver les indications pour le découpage laser ou de programmer la plieuse.
Consigne : étudier la fiche de programmation de découpage laser, et extraire les informations principales
A partir des extraits de documents suivants, trouver les indications nécessaires au lancement en fabrication des pièces de tôlerie

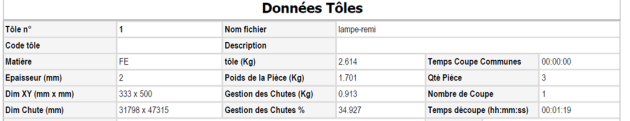

Doc 1 : Extrait de la fiche de programmation du programme :

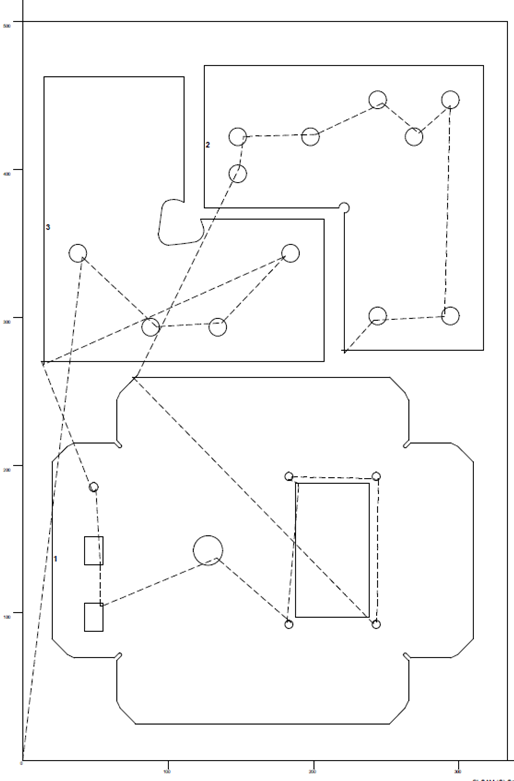

Doc 2 : Représentation graphique de la découpe
Doc 3 : Extrait du programme :
% O0016
(lampe-remi.prg)
(NR. PLATES : 1)
(PPR MazakNt vers. 72. 2)
(SICAM 14.1000 b.5 25/07/2013 16:39:58)
(WORK TIME : 01:19 )
(PLATE : FE,333,500,2)
G91 G28 Z0.
G90 G54
M20
GOTO #101 …

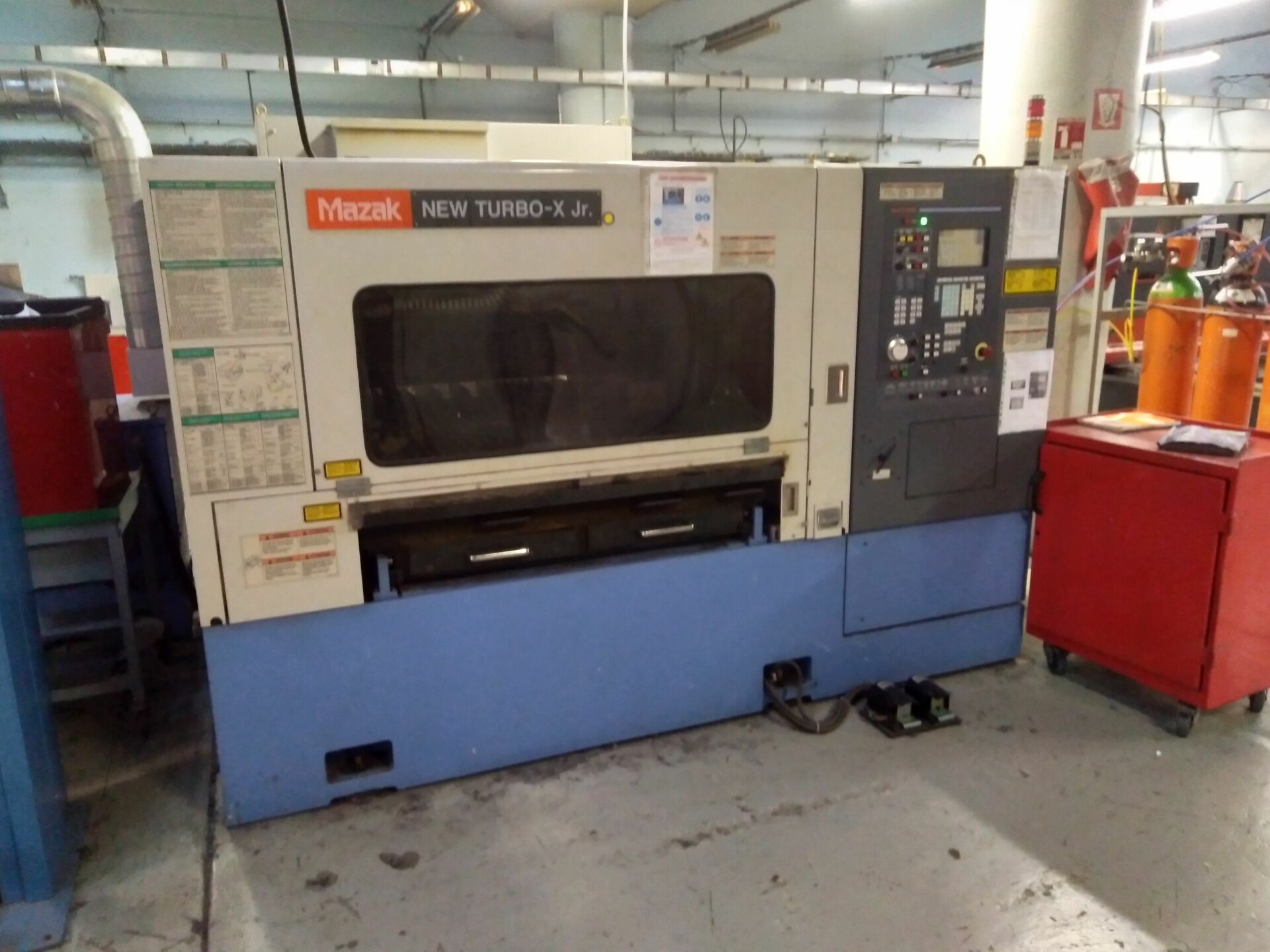

Fonctionnement de la Centrale de découpage laser MAZAK⚓
Vidéo pour le chargement d'une tôle et d'un programme sur laser MAZAK
Impossible d'accéder à la ressource audio ou vidéo à l'adresse :
La ressource n'est plus disponible ou vous n'êtes pas autorisé à y accéder. Veuillez vérifier votre accès puis recharger la vidéo.
Décodage d'un programme
Le décodage du programme est important et permet d'avoir
- un numéro de programme
- des information sur le programme
- les indications de la tôle (indication du flanc capable)
%O0001 | Numéro du Programme |
(Tirelire-dessous-V1.PRG) | Nom du programme |
(NR. PLATES : 1) (PPR MazakNt vers. 72. 2) (SICAM 14.1000 b.5 25/07/2013 15:39:58) (WORK TIME : 0.00.09) | Informations sur le n° de la tôle le programme de Gestion la version du logiciel le temps de découpe |
(PLATE : FE,135,145,1.5) | Indications sur la tôle : Matériau, Dimension en X, Y et épaisseur. |
G91 G28 Z0. G90 G54 M20 ... | Codage ISO pour la découpe (extrait) |
Exercice :
A partir du document suivant , répondez aux questions en rapport avec la fiche de découpe.
Mise en situation : Nous cherchons à découper la trémie de la pièce ci contre . Celle ci est composée de 2 partie distinctes
Pour la gravure
Les Paramètres de gravure seront à modifier dans le programme 8xx0 (xx étant le numéro de programme maître)
Acier 1.2 mm
M20 ;
G04 X0.5 ;
G82 P250 Q250 R30 F1500 ;
G88 P10 M57 ;
M99 ;
%
Suppression d'un Programme
Voir la procédure dans le manuel élève
IMPORTANT : Procédure à réaliser sous la Surveillance d'un professeur.
Déplacement de la saignée (logiciel SICAM)
Cette manipulation permet de déplacer la saignée de découpe pour les découpes lors d'une coupe commune. La manipulation est à réaliser sur le fichier "Géométrie" (logiciel SICAM).
Très utile lors de la découpe de pièce imbriquée issue d'une modeleur 3D ou d'un logiciel métier
Exemple : Exercice corrigé : Lecture d'une fiche de programmation
Vous trouverez ci après un exercice corrigé sur la lecture d'une fiche de programmation.
Elle vous permettra de décoder les fiches réalisées avec le logiciel SICAM (fournisseur de la machine) voire, avec un logiciel similaire.
