La tirelire coffre est un vrai ensemble de tôlerie qui mettra à l’abri vos finances.
Composée de plusieurs pièces, la « tirelire coffre », une fois soudée, stockera vos pièces de monnaie. Pour ouvrir votre réserve d’argent, vous aurez besoin d’un outil qui vous permettra d’accéder à votre trésor.
N’oubliez pas de consulter les plans pour assurer les cotes demandées sinon, les pièces risqueraient de ne pas rentrer à l’intérieur.
Présentation du sujet⚓
Etude de la Tirelire Coffre
Travail élève à imprimer :
Retrouver ci dessous les plans et modèle 3D :
Plan de l'ensemble au format PDF
Modélisation l'ensemble au format PDF 3D
TAF 1 : Analyse du plan⚓
A travers cette première partie, analysez le plan en décodant les informations présentes
TAF01 – a : Morphologie d’un produit,⚓
Analyse du plan d'ensemble
Le plan d'ensemble, les différentes vue et objets
Sur le plan ci-dessous, identifier ...
Cliquez sur les termes qui conviennent pour chacune des cases
La vue sur la case 1 : Face / Dessus / Dessous / Détail / gauche / droite / vue en coupe / arrière / Isométrique / Isométrique partielle
La vue sur la case 2 : Face / Dessus / Dessous / Détail / gauche / droite / vue en coupe / arrière / Isométrique / Isométrique partielle
La vue sur la case 3 : Face / Dessus / Dessous / Détail / gauche / droite / vue en coupe / arrière / Isométrique / Isométrique partielle
La vue sur la case 4 : Face / Dessus / Dessous / Détail / gauche / droite / vue en coupe / arrière / Isométrique / Isométrique partielle
La vue sur la case 5 : Face / Dessus / Dessous / Détail / gauche / droite / vue en coupe / arrière / Isométrique / Isométrique partielle
La case 6 représente : le cartouche / le bloc d'informations / la nomenclature / la liste des pièces
La case 7 représente : le cartouche / le bloc d'informations / la nomenclature / la liste des pièces
TAF01 – b : REPERAGE DE PIECE⚓
= Colorier les pièces sur le plan « Tirelire –Coffre », feuille 2 »
bleu : rep. 1
vert : rep 2
rouge : rep. 3
= Compléter la colonne « Qu. » et « Ep » dans la nomenclature
= Combien de pièce au total y a-t-il sur votre établi avant l’assemblage soudé ?
2
3
4
5
6
= Il y a de l’argent dans la tirelire…
A l’aide du logiciel « 3D PDF reader » ou « Acrobat reader », indiquer la somme d’argent présente dans la tirelire.
Voir le fichier suivant : Tirelire V4-3D.pdf
TAF01 – c : Recherche sur internet⚓
Et la matière de la tirelire...
La tirelire est fabriqué dans un métal, mais ai fait, que signifie S235 ?
Faites une petite recherche mais soyez précis dans votre désignation.
TAF01 – d : Identification des outils et des Machines⚓
Les outils ....
N'oubliez pas de consulter la section des outils si vous avez un doute .... Outillage dans un atelier de Chaudronnerie Industrielle
 |  |  |  |
. | |||
 |  |  |  |
. |
Les machines utilisées pour la fabrication
Indiquez le nom des machines outils parmi les choix suivant
Si vous avez un doute, rendez vous ici : Les machines Outils dans l'atelier de Chaudronnerie Industrielle

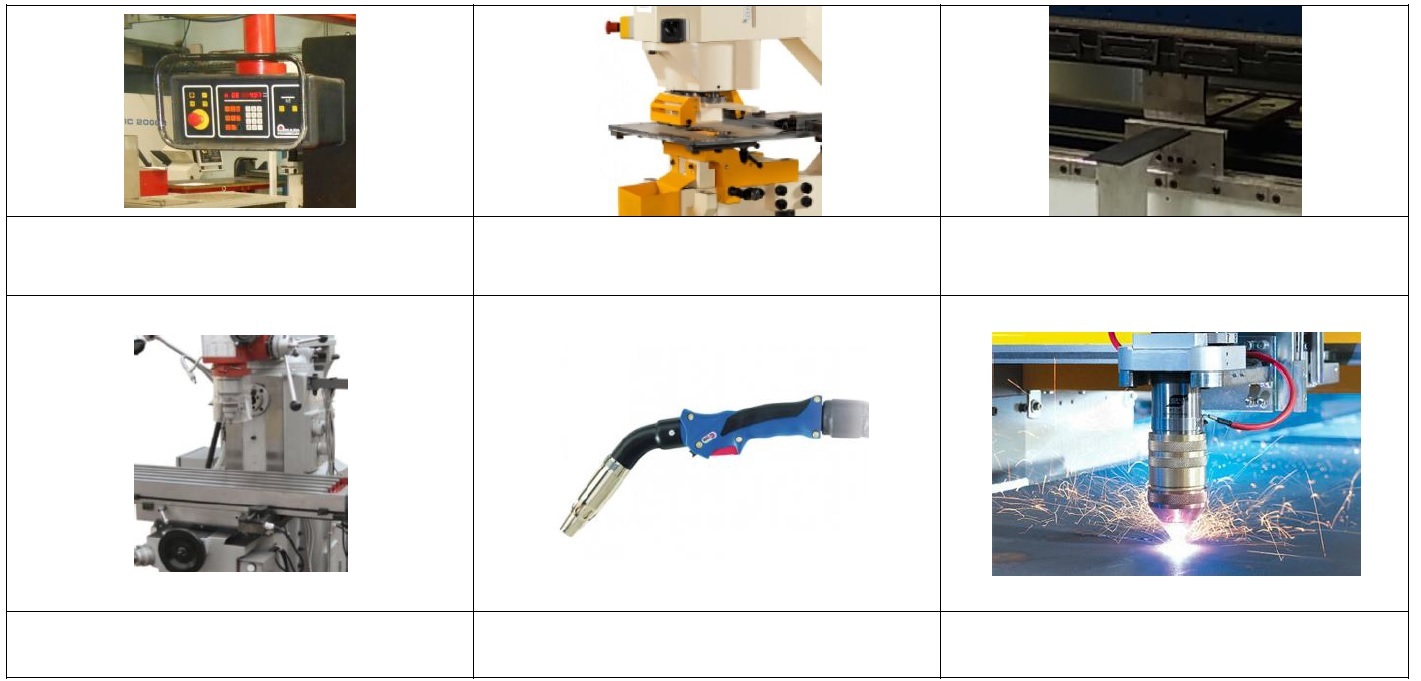

Perçeuse / Poinçonneuse / Découpe Laser / Cisaille Guillotine / Soudage à l'arc électrode Enrobée / Soudage MAG / Fraiseuse / Cintreuse / Presse plieuse à commande numérique / Découpeuse plasma / Rouleuse / Tour
Identification des machines
Parmi les procédés utilisés dans notre fabrication et représentés ci-dessus classez les dans les bonnes catégories :
Assemblage par fusion | Débit par rupture mécanique | Usinage par enlèvement de copeaux | Déformation plastique | Débit par découpage thermique |
|---|---|---|---|---|
|
|
|
|
|
TAF01 - e – Indication sur le plan à décoder⚓
Extrait de documents
Grâce aux extraits de documents suivant, répondez à la question sur votre livret...
Document 1 : Les tolérances géométriques
http://www.zpag.net/Tecnologies_Indistrielles/Tolerances_Geometriques.htm
Document 2 : La normalisation des soudures
TAF 2 : Préparation à la fabrication⚓
TAF 02 – a : Extrait de cours : Le pliage.⚓
Dans votre livret, représentez les outils utilisés sur la machine Trumpf, Trubend.
De mémoire, il s'agit de l'outils OW202/K (page 46) et EV004 30° (page 156)....
Pour vous aider, rendez vous sur le site du constructeur : et cliquez sur « Catalogue Outils de pliage »
TAF 02 – b : Calculer les longueurs développées ….⚓
Cours sur le pliage
Pour rappel, rendez vous vers le cours sur le Pliage
Représentez le développé de la pièce, sans oublier les cotes ! ! !
Un petit indice : voici la réponse, mais il faudra rajouter les cotes.
Cours sur le Roulage
Pour rappel, rendez vous vers le cours sur le Roulage
Représentez le développé de la pièce, sans oublier les cotes ! ! !
Un petit indice : il s'agit d'un rectangle, avec la position du trou oblong...
TAF 02 – c : Imbrication économique⚓
On vous demande de représenter l’imbrication économique du corps et du dessus de la tirelire. Combien de tôle de 1000 x 2000 a-t-on besoin pour fabriquer une tirelire pour les 72 élèves des classes de 2REMI ?
Attention:
== prendre uniquement le fond (cotes 120 x 165.5) et le dessus de la tirelire (cotes 120 x 178) ==
Je cote le rectangle ci-dessous : je mets les dimensions. Il correspond à la tôle.
Je représente la pièce dans le sens horizontal, sur la tôle ci-dessous.
J’effectue les calculs, dans le sens de la Longueur, puis de la largeur.
Je pose ensuite la question de savoir combien de pièce je peux fabriquer dans une tôle.
Conseil : représentez au moins un assemblage dans la tôle en prenant en compte l'échelle.
Rappel sur le cours : Mise en tôle / Barre économique
TAF 02 – d : Découpage du flasque.⚓
Le flasque est réalisé grâce à la centrale de découpage plasma. A l’aide de la bibliothèque standard de composant, trouvez le modèle adéquat et indiquez les cotes de découpage.
Analysez bien le plan de détail du flasque et rendez vous dans la partie « Programmation » pour trouver le bon modèle de pièce
Centrale de découpage plasma : Optitome V2
Dessin du modèle | Cote de programmation |
|---|---|
|
A = …………………………………
…. = …………………………………
…. = …………………………………
…. = …………………………………
|
TAF 3 : Suivi de la production⚓
TAF 03 – a : Planning de phases⚓
Le planning de phase sert à planifier les opérations à réaliser sur l’ensemble. Pour chaque pièce, réaliser le planning de phase.
Retrouver ici toutes les machines de l'atelier, leurs noms et les phases :Les machines Outils dans l'atelier de Chaudronnerie Industrielle
Il se peut que d'autres machines soient utilisées ! ! !
PLI : Pliage EMB : Emboutissage POI : Poinçonnage TRA : Traçage CIS : Cisaillage GRI : Grignotage | SCI : Sciage ROU : Roulage PER : Perçage LAS : Découpage laser PLA : Découpage plasma MAR : Martelage | CIN : Cintrage ENC : Encochage MEU : Meulage ECR : Ecrasement S141 : Soudage 141 S135 : Soudage 135 |
TAF 03 – b : Râteau de montage⚓
Le râteau de montage permet d’organiser l’assemblage des pièces entre elles.
Pour cette fabrication, proposer un râteau d’assemblage et indiquez, sur le plan, les procédés de soudage utilisé et les cotes que vous avez respectées lors de l’assemblage.
Complétez le document joint
- indiquer le nom des pièces
- faire apparaître les procédés de soudage par un point noir
