La séquence aura pour but :
- d'étudier un plan d'ensemble et d'en extraire les différents composants (pièces nomenclaturées, sous ensemble, détail ),
- d'utiliser le logiciel LOGITRACE pour obtenir la mise à plat d'une pièce de tôlerie.
- conformer la pièce à l'aide d'une Presse plieuse à Commande numérique.
- assembler les différentes parties de l'ensemble par soudage, ou vissage.

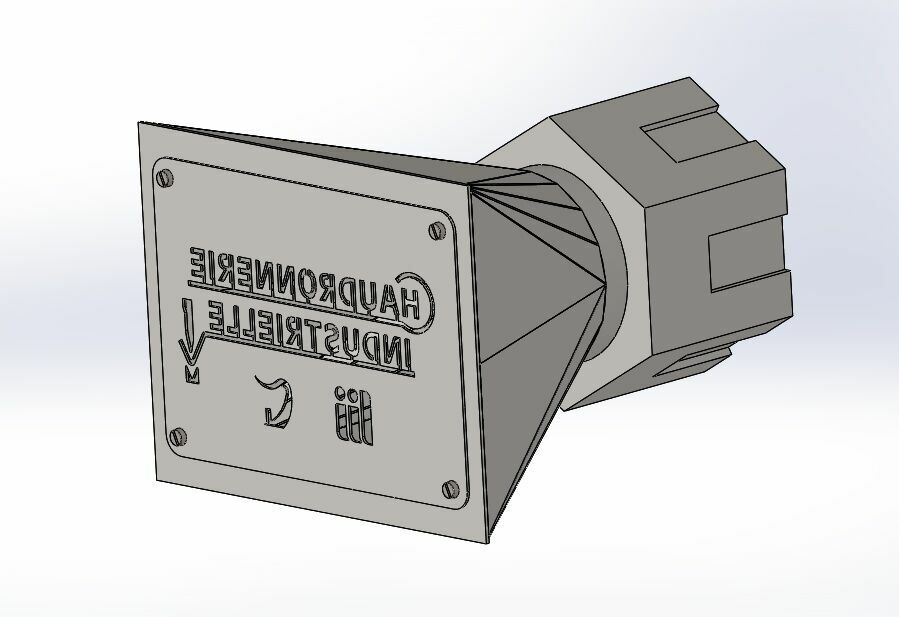

SPOT AVEC LAMPE LED pour mise en valeur de l'atelier de chaudronnerie.⚓
Analyse du plan et utilisation du logiciel métier de traçage : LOGITRACE⚓
Plans PDF de l'ensemble :
Vous trouverez ci après :
Le plan d'ensemble :
Le modèle 3D (sous PDF, à ouvrir avec 3D PDF Reader ou Acrobat)
A l'aide d'un crayon de couleur, colorier sur les 4 vues du plan , les 2 pièces composant la trémie.
Attention à ce que le coloriage soit fait sur les 4 vues !
Nous cherchons à « développer » la petite trémie pour en fabriquer une nouvelle.
Rendez vous sur la plateforme en ligne pour valider le modèle à utiliser
Tracé sur feuille.
Une fois que vous avez trouvé les cotes, vous allez pouvoir maintenant tracer le développé de la trémie.
Vous allez devoir vous aider du plan mais aussi de vos connaissances en mathématiques car vous allez devoir positionner le points pour tracer la courbe du bas :

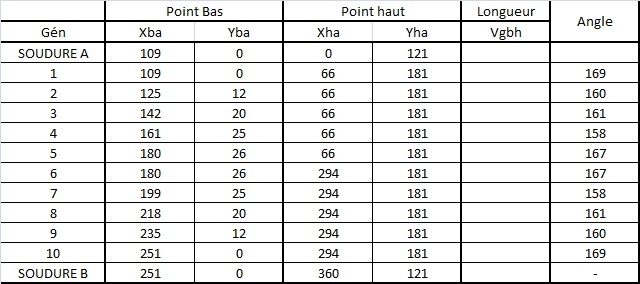

Voici le tableau de coordonnées qui va vous aider à positionner les points sur votre feuille
Sur la feuille A3 (voir ci dessous)
Vous devrez réaliser une mise en plan et inscrire les informations de fabrication nécessaires : cotation du flanc capable, cotes du déplié, angle de pliage...
Débit de la trémie⚓
Réaliser, à l'aide des machine outils conventionnelles de l'atelier, le débit de la trémie en vue du pliage
Découpage Laser des pièces de tôlerie

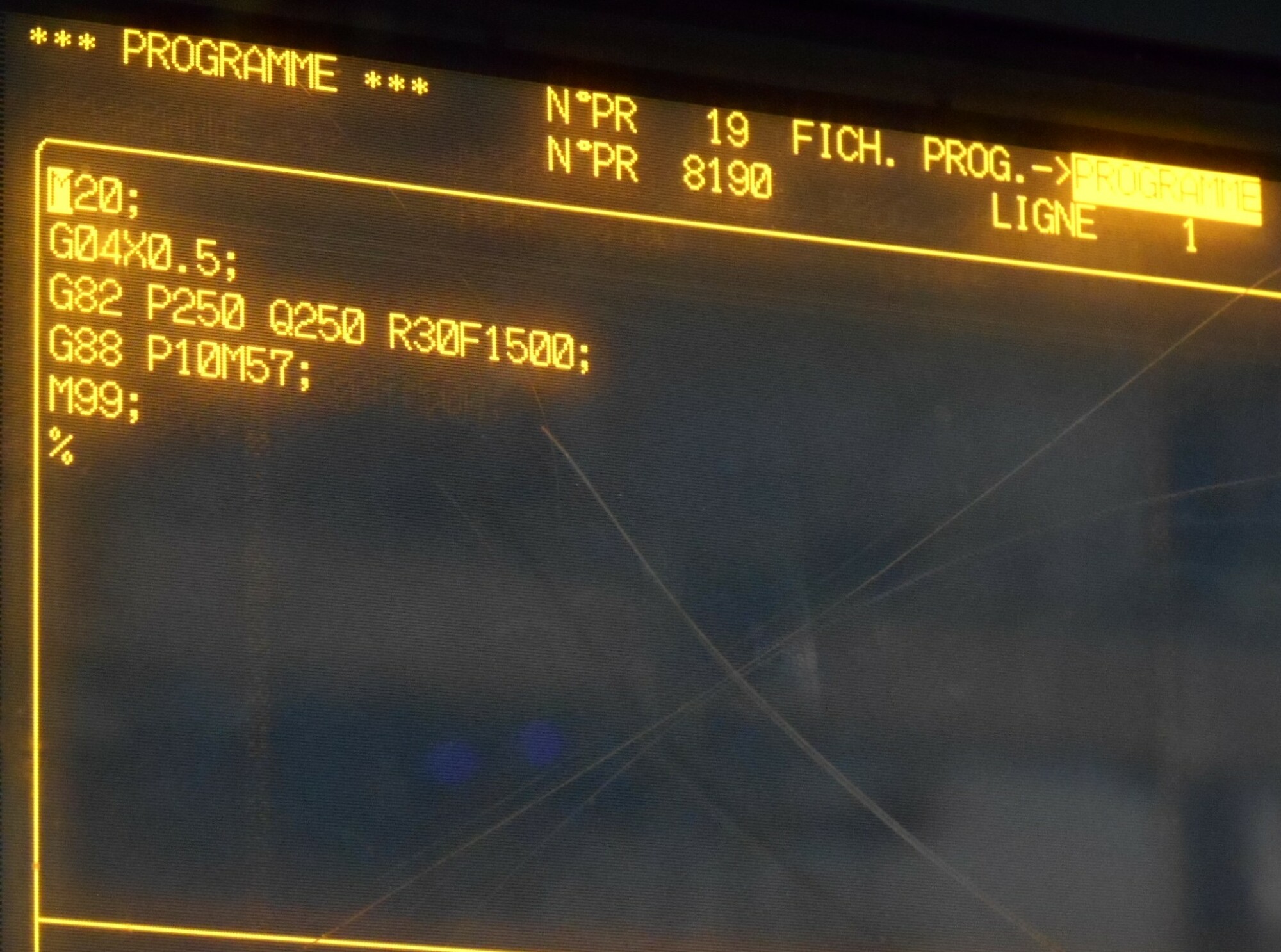

Les Paramètres de gravure seront à modifier dans le programme 8xx0 (xx étant le numéro de programme maître)
Acier 1.2 mm
M20 ;
G04 X0.5 ;
G82 P250 Q250 R30 F1500 ;
G88 P10 M57 ;
M99 ;
%
Il sera même possible de modifier le paramètre P pour 200 (cela correspond à a puissance du Laser pour l'opération de Gravage)
Utilisation de la centrale de découpage laser :

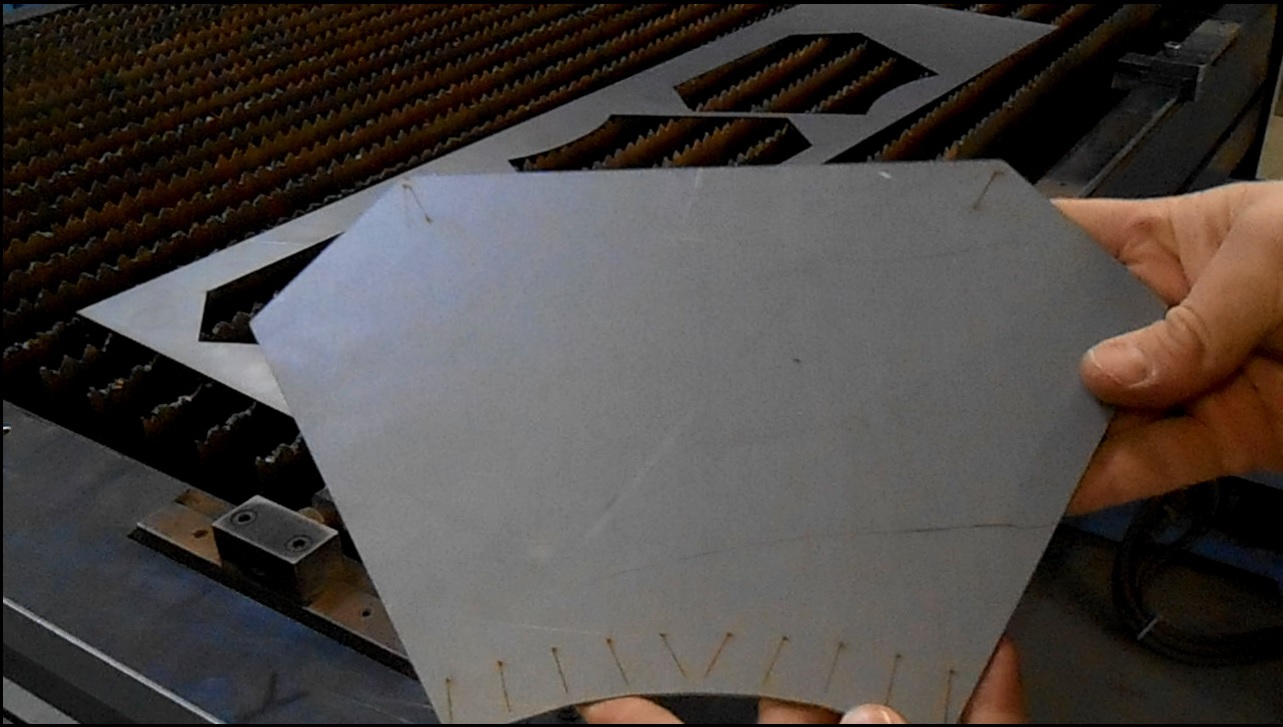

Voilà le résultat lors de l'utilisation d'une centrale Laser : On y voit les étapes de gravage puis de découpage
Impossible d'accéder à la ressource audio ou vidéo à l'adresse :
La ressource n'est plus disponible ou vous n'êtes pas autorisé à y accéder. Veuillez vérifier votre accès puis recharger le média.
L'élève devra fournir un plan de contrôle de sa pièce découpée :
- Contrôle des cotes d'encombrement du flanc capable pour contrôle.
