Les machines dans l'atelier de chaudronnerie industrielle
Les machines outils nous permettent de :
- débiter : la cisaille guillotine, la centrale de découpe laser
- usiner : la perceuse,
- conformer : la plieuse, la rouleuse, la cintreuse
- assembler : les postes à souder,
Toutes ces machines permettent de fabriquer les différentes pièces en tôlerie, ou en tuyauterie.
I - PHASES DE DÉBIT⚓
Les débits à l'atelier
Il y a de nombreuses possibilités pour débiter les pièces en métal, mécaniquement, par fusion, ...
Nous allons faire un descriptif des différents procédés.
La cisaille guillotine⚓
La cisaille guillotine
La Cisaille Guillotine permet de découper mécaniquement , de manière rectiligne, la tôle.
A l'aide de 2 lames, sous l'effet de la descente verticale de la lame supérieure, la tôle vient dans un premier temps, se cisailler, puis un phénomène d'arrachement se crée.
Phase : CISAILLAGE
Cours : La Cisaille GPX 6-30
La centrale de découpage laser⚓
La centrale de découpage laser
La Centrale de découpe laser permet la découpe de multiple tracés sous l'effet d'un rayon lumineux.
Le tracé de la pièce se prépare sur ordinateur et la programmation se prépare grâce à un logiciel spécifique.
Phase : DECOUPAGE LASER
La Grignoteuse⚓
La Grignoteuse
La Grignoteuse permet une découpe de pièce à l'aide d'un ordinateur. Un poinçon de forme spécifique va "grignoter" la pièce pour réaliser la découpe.
Phase : GRIGNOTAGE
Cours : à venir
La centrale de découpage Plasma⚓
La centrale de découpage Plasma
Le découpage plasma est une découpe thermique qui est composée d'un arc électrique et d'un gaz plasmagène.
ZIP Manuel :
Centrale :
Phase : DÉCOUPAGE PLASMA
Cours : Optitome V2
La cisaille Alternative⚓
La cisaille alternative
La Cisaille Alternative permet de découper mécaniquement la tôle de manière rectiligne ou courbe.
L'épaisseur ne peut excéder 3 mm en découpe,
A l'aide de 2 lames, sous l'effet de la descente verticale de la lame supérieure, la tôle vient dans un premier temps, se cisailler, puis un phénomène d'arrachement se crée.
Les paramètres de réglages sont nombreux.
Phase : CISAILLAGE A LAMES COURTES
Cours : Pullmax
La scie à ruban⚓
La scie à ruban
La lame de scie, entraînée par un moteur en rotation, permet de scier les profilés laminés (plat, carré, cornière, IPN, HEB,..) ou les profils creux (tubes rectangulaires, carré, rond)
La coupe se fait à l'aide d'un lubrifiant,
Phase : SCIAGE
Cours : à venir
La tronçonneuse⚓
La tronçonneuse
Sous l'effet de rotation d'un disque, des copeaux sont crées.
Phase : TRONÇONNAGE
Tronçonneuse fraise scie
Tronçonneuse sur socle (disque abrasif)
Cours : à venir
II - PHASES D'USINAGE⚓
L'encocheuse
à angles variable
angle droit : 90°
Phase : ENCOCHAGE
La perceuse
A l'aide d'un foret en rotation, il est possible de réaliser un trou dans la matière
Phase : PERÇAGE
Le tank à meuler
Pour ébavurer (suppression d'une arête vive après cisaillage par exemple) sur une pièce métallique ou pour réaliser un rayon ou un chanfrein sur un bord de tôle.
Phase : MEULAGE ou ÉBAVURAGE
III - PHASES DE CONFORMATION⚓
La conformation
La conformation des pièces permet de donner forme à une simple tôle à plat... Par pliage, roulage, ou autre procédés, la conformation permets la réalisation des pièces conformément au plan.
La rouleuse électrique⚓
La rouleuse électrique
La rouleuse permet de réaliser des partie cylindrique avec les pièces de tôlerie.
Par exemple : cuve, fuselage d'avion, ...
Il existe différents type de machine : planeur ou pyramidale, électrique ou manuelle
Phase : ROULAGE
Voir le cours, Chapitre S32-1
La presse plieuse⚓
La presse plieuse
A l'aide d'un poinçon et d'une matrice , la tôle se déforme sous l'effet d'un effort.
Les angles demandés sont libres et avec l'utilisation d'un ordinateur, la fabrication est facilité.
Phase : PLIAGE
Voir le cours, Chapitre S32-1
Cours : Le pliage

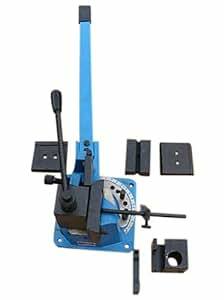

La cintreuse à profilé⚓
La cintreuse à profilé
Pour la fabrication de portion de tuyauterie ou le cintrage de laminé marchand (plat rectangulaire, carré, cornière, ... )
Phase : CINTRAGE
Cours : à venir
