Après avoir regardé le cours
sur la machine Amada Promecam,(Pliage à l'aide d'une Commande Numérique - Amada / Promecam)
sur le cours théorique du Pliage
Cliquez sur les mots de vocabulaire en gras à retenir concernant l'utilisation de la presse plieuse
Votre réponse :

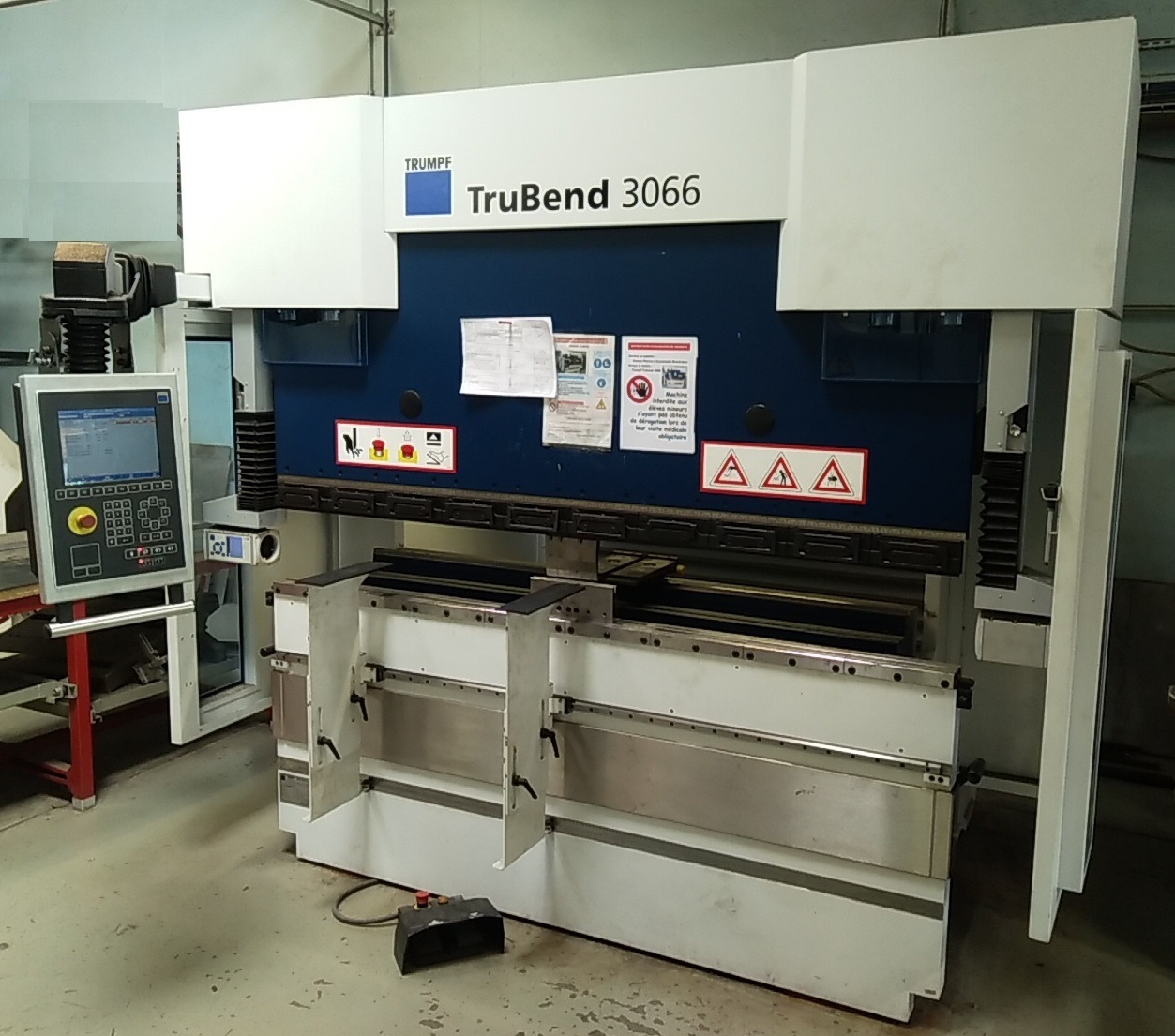

Machine Outil indispensable pour une fabrication en série d’une pièce pliée, la presse plieuse à commande numérique permet de calculer facilement le développé / patron / modèle d’une pièce de tôlerie.
Pour le calcul, il faut cependant dessiner sur le pupitre / carter , le plan / profil / volume de la pièce.
A partir du plan de la pièce, représenter sur votre feuille ce qui a été dessiné pour déterminer la longueur à plat.
L’outil du bas utilisé est la matrice / barre de métal / matrix , l’outil du haut utilisé est le poinçon ou contre-vé / plat de pliage
Indiquez la somme des cotes / longueur développée calculée : 326 / environ 319 mm.
Réponse attendue :
Machine Outil indispensable pour une fabrication en série d’une pièce pliée, la presse plieuse à commande numérique permet de calculer facilement le développé / patron / modèle d’une pièce de tôlerie.
Pour le calcul, il faut cependant dessiner sur le pupitre / carter , le plan / profil / volume de la pièce.
A partir du plan de la pièce, représenter sur votre feuille ce qui a été dessiné pour déterminer la longueur à plat.
L’outil du bas utilisé est la matrice / barre de métal / matrix , l’outil du haut utilisé est le poinçon ou contre-vé / plat de pliage
Indiquez la somme des cotes / longueur développée calculée : 326 / environ 319 mm.
Il existe plusieurs possibilités pour programmer sur le pupitre d'une machine à commande numérique, la réalisation d'une pièce.
soit grâce à un dessin que l'on appelle « profil » de la tôle. Il faut alors indiquer les cotes intérieures ou extérieurs de la pièce
soit en indiquant les cotes de positionnement de la butée arrière. Il faut alors calculer, au préalable, le développé de la pièce
L'outil du haut s'appelle un poinçon et celui du bas, une matrice (ou Vé). Il se définissent en fonction des caractéristiques du pli.
Pour calculer la longueur développée, il faut aller voir le cours sur le Pliage
Pliage du plateau du solitaire⚓
Pièce prototype ...
Dans la vidéo suivante, vous pourrez constater que les 8 plis sont réalisés avant le nervurage de la pièce.
Impossible d'accéder à la ressource audio ou vidéo à l'adresse :
La ressource n'est plus disponible ou vous n'êtes pas autorisé à y accéder. Veuillez vérifier votre accès puis recharger le média.
Ceci pose problème car la hauteur de descente de l'outil ne permet pas de faire passer la pièce à l'intérieur des outils de nervurage de la Pullmax.
Par conséquent,, il faut :
plier les 4 bords de tôles
marteler les bords car la « zone mini » ne permets pas d'obtenir des angles bien fermés ( utiliser un marteau postillon ou un maillet)
réaliser le nervurage à l'aide de la machine Pulmaxx
revenir terminer les 4 derniers plis.
