Présentation du sujet
Le jeu du solitaire existe en version « cartes à jouer » ou « jeu de billes ou pions ». Deux versions existent dans le dernier cas :
- 37 emplacements pour la version française
- 33 emplacements pour la versions anglaise.

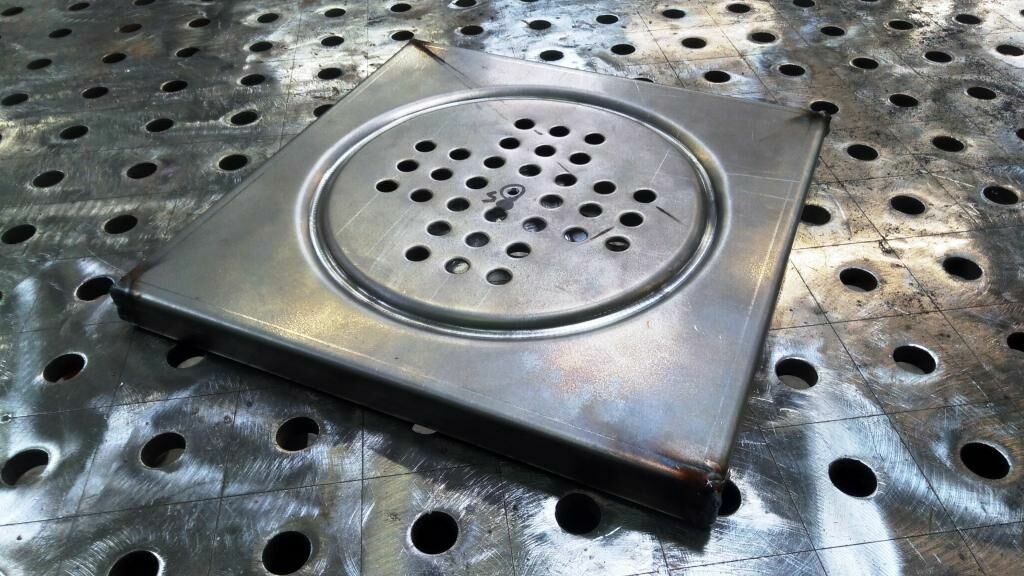

Pour cette pièce de tôlerie fine, vous allez devoir procéder à de nombreuses étapes de fabrication. Cependant, vous devrez respecter l’ordre de fabrication et les consignes données par votre professeur. N’oubliez pas que ce jeu sera posé dans votre salon, ou dans votre chambre et que la moindre petite erreur attirera l’œil de celui qui y joue.
Une fois terminé, vous pourrez appliquer une peinture de protection pour éviter la corrosion de votre jeu.
N’oubliez pas d’acheter les billes afin de compléter ce jeu qui vous fera patienter et développer votre esprit de logique.
Et si vous en feriez un cadeau pour une personne qui vous est proche ?
TAF 1 : ANALYSE DU PLAN⚓
TAF01 – a : identification des documents.⚓
TAF01 – a : identification des documents.
Ci après, le dossier de fabrication : TAF Atelier - Solitaire.pdf
Les plans indispensables à la réalisation. Pour la fabrication de ce jeu, vous aurez besoin des plans des pièces.
TAF01 - b – Repérage des assemblages soudés⚓
Le soudage
Consigne :
Indiquer, sur le plan d’ensemble, la cotation de soudure permettant d’identifier la soudure à réaliser au procédé MAG avec fil d'acier fusible.
Quel est le numéro de ce procédé ? : _____________________________________________________
Quelle est la signification de cet acronyme ? : ______________________________________________
Voir le cours ici : S33-4 Procédés semi automatiques (131, 135, 136, 138)
TAF 2 : ORGANISATION DE LA PRODUCTION⚓
TAF 3 : Phases de fabrication⚓
TAF 03 - a : La programmation de la presse plieuse.⚓
TAF 03 - b : Cisaillage des coins de la tôle⚓
TAF 03 - c : Extrait de cours : Le poinçonnage⚓
Le poinçonnage
- C 6 - Configurer et régler les postes de travail
- S31-1 - Le principe des procédés de découpe et incidences sur la matière
